Palmöl

Huading Separator verfügt über eine Produktpalette für die Palmölmühle, die sich auf die Ausrüstung für den Ölraum konzentriert. Nicht nur der Palmölabscheider, sondern auch die Palmöl-Dekanterzentrifuge.
Die von uns vermarkteten Produkte sind:

━ Düsentrenner
━ Dekanterzentrifuge
━ Palmölreiniger

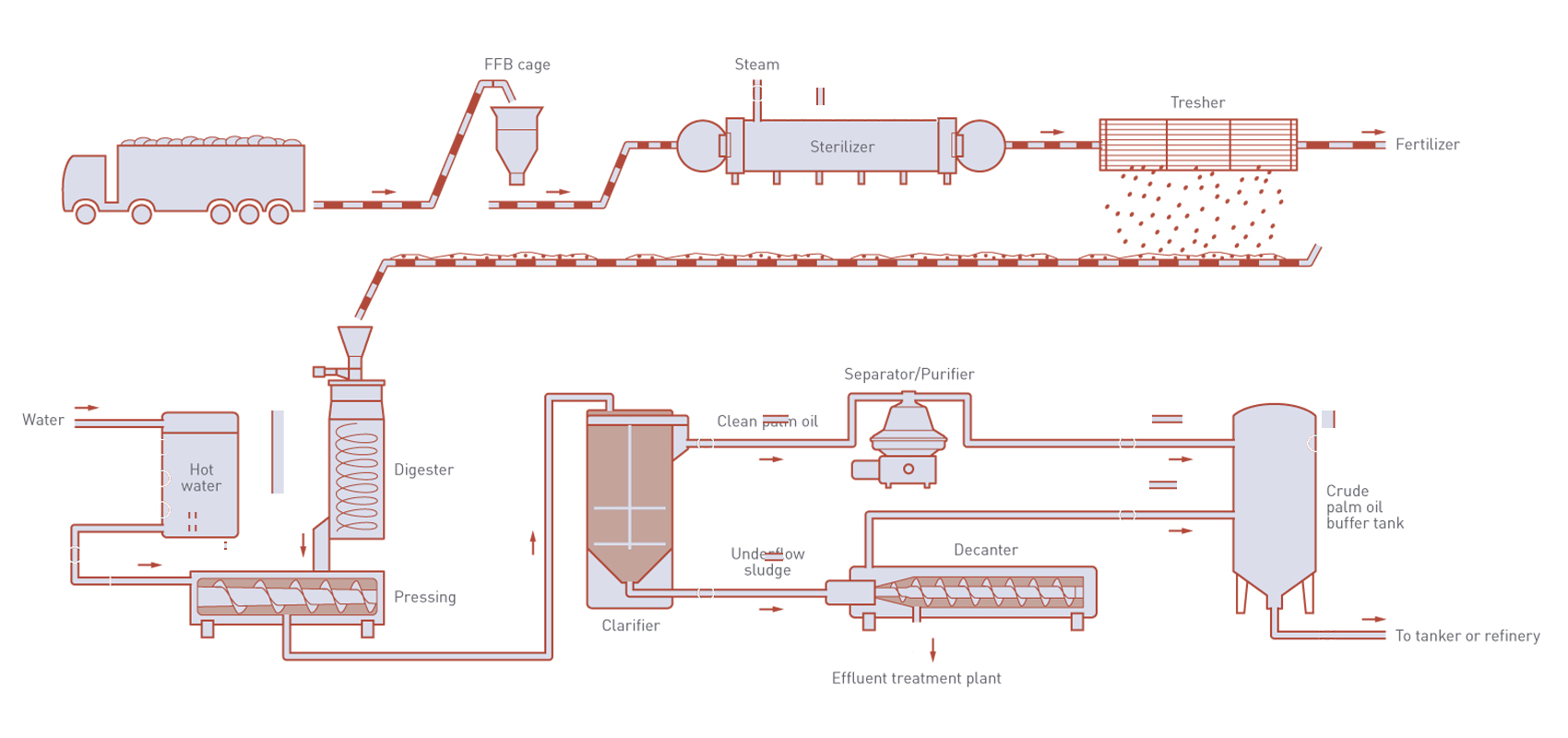

Rohöl-Palmöl-Prozess-Flussdiagramm-Dekanter-Zentrifuge

Palmöl aus dem Unterlauf kann mit einem der folgenden Systeme gewonnen werden:
━Dreiphasen-Düsenseparator
━Dreiphasen-Dekanterzentrifuge
━Zwei- oder dreiphasiger Dekanter in Kombination mit Düsenseparator

Düsentrenner

Der PAND-Düsenseparator wird zur Gewinnung von Palmöl aus dem Absetztankunterlauf einer Palmölmühle eingesetzt. Dieser Unterlauf wird allgemein als Schlammwasser bezeichnet. Manchmal wird ein Palmölabscheider mit PAND-Düse installiert, um Öl aus der schweren Phase eines Dreiphasen-Dekanters zurückzugewinnen. Der Dekanter hat das Öl entfernt und es bleibt nur noch sehr wenig für den Palmölabscheider der PAND-Düse übrig. Die Hauptaufgabe besteht darin, das Öl in der dritten Schicht zurückzugewinnen. Die hier geforderte Trennaufgabe besteht darin, zwischen Wasser und Wasser mit etwas Öl, das suspendierte Feststoffe enthält, zu trennen.
Die Trennung erfolgt in einer rotierenden Schüssel mit konischen Scheiben, wobei im Raum zwischen den einzelnen Scheiben die eigentliche Trennung stattfindet. Das flüssige Futter gelangt über ein stationäres Zulaufrohr in den Trommelbehälter in einen rotierenden Verteilereinsatz in der Mitte des Trommelbehälters und gelangt dann in den Tellerstapel. Durch die Umfangsdüsen werden Feststoffe kontinuierlich ausgetragen. Der Düsenausstoß verlässt die Maschine durch Schwerkraft über einen Auslass im Rahmen. Das Wasser wird zur Schüsselwand gedrückt, wo es unter Druck durch die Zentripetalpumpe ausgestoßen wird. Das konzentrierte Öl wird ebenfalls von einer eingebauten Zentripetalpumpe abgepumpt. Sollten sich der Öl- und Wassergehalt in der Schüssel nach außen bewegen und dabei die Gefahr bestehen, dass Öl zusammen mit den Feststoffen herausgeschleudert wird, gelangt automatisch Wasser aus dem Überkopf-Ausgleichstank in die Schüssel und drückt den Ölstand wieder in die Normalposition.
Durch Entfernen der Düsenhalter von außen und Spülen der Schüssel mit Wasser bei niedriger Drehzahl kann der PAND-Düsenseparator ohne Demontage gereinigt werden. Auf diese Weise werden Maschinenstillstandszeiten reduziert.
Darüber hinaus verfügt der PAND-Düsen-Palmölabscheider über ein CIP-Programm. Wenn die Zentrifuge über einige Zyklen mit niedriger Drehzahl läuft, wird zunächst Spülwasser in das Zufuhreinlassrohr eingeleitet. Anschließend wird das Spülwasser später über den Scheibenstapel in den Auslass für die geklärte leichte Phase (zurückgewonnenes Öl) eingeleitet, wenn die Zentrifuge mit höherer Drehzahl läuft.
Alle flüssigkeitsberührten Teile sind aus Edelstahl. Der Rahmen besteht aus Gusseisen, mit Ausnahme des oberen Teils und der Rahmenhaube, die aus Edelstahl bestehen. Zum Schutz vor Erosion enthält der PAND-Palmölabscheider mehrere Erosionsschutzvorrichtungen und Auskleidungen.

Dekanterzentrifuge

Der 3-Phasen-Dekanter der PAWT-Serie trennt das gepresste Rohölgemisch, das aus dem Unterlauf des Hauptklärbeckens kommt, in eine Ölphase, einen trockenen Feststoffkuchen und nahezu ölfreies Abwasser. Die Ölphase wird einem Reiniger zugeführt, der das Palmöl aufpoliert und selbst hochwertige kleine Verunreinigungen zuverlässig entfernt.

Der Palmölschlamm gelangt durch ein stationäres Einfüllrohr in die rotierende Trommel und wird durch Einfüllöffnungen in der Förderernabe radial nach außen in die Trommel geschleudert. Durch die Zentrifugalkraft werden in der Trommel Feststoffe und Flüssigkeiten voneinander getrennt.
Während sich die Feststoffpartikel an der Trommelwand absetzen und über eine Förderschnecke ausgetragen werden, sammelt sich die gereinigte Flüssigphase über der abgetrennten Feststoffphase und wird am gegenüberliegenden Ende der Trommel ausgetragen. Die Ölphase und die Wasserphase gelangen zu ihren jeweiligen Auslässen. Die leichte flüssige Phase (Öl) wird durch verstellbare Tauchrohre durch Schwerkraft abgelassen, die schwere flüssige Phase über Überlaufwehre.

Die 3-Phasen-Dekanterzentrifuge der PAWT-Serie verfügt über zwei Motoren, die von zwei separaten VFD gesteuert werden. Das VFD-System optimiert die Differenzgeschwindigkeit, ohne dass Riemen oder Riemenscheiben während des Betriebs gewechselt werden müssen.

Den Verschleißschutz bietet die PAWT-Dekanterzentrifuge. Die verschiedenen Zonen und Elemente einer Dekanterzentrifuge benötigen unterschiedliche Verschleißschutzmaßnahmen. Eine Vielzahl von Materialien sorgt dafür, dass die Betriebe hohen Temperaturen sowie robusten und korrosiven Produkten standhalten.
• Zum Schutz der Schüssel ist die Innenfläche mit Streifen versehen. Die Schüsselauslässe sind durch leicht austauschbare Panzerungsbuchsen geschützt.
• Zum Schutz der Förderschnecke sind die Schneckenflügel mit gesinterten Wolframkarbidplatten geschützt.
• Um die Schlammauslassöffnungen zu schützen, sind diese Öffnungen mit erosionsbeständigen Buchsen geschützt.
• Zum Schutz des Feststoffgehäuses ist die Aufnahmefläche mit einer dicken Edelstahlplatte versehen.

Huading Separator liefert zentrifugale Trennlösungen für alle Verfahren und Prozesse zur Gewinnung von Palmöl. Die kontinuierlich arbeitende Technologie vereint hochwertiges, robustes Design mit hoher Produktausbeute und positiver Ölqualität. Huading Separator Dekanterzentrifugen decken den gesamten in der Palmölindustrie erforderlichen Durchsatzbereich mit Kapazitäten von 30 t bis 100 t FFB/h ab.

Ölreiniger
Der Palmölreiniger wird häufig zur Reinigung von Palmöl verwendet. Das Öl wird vom Öltank zum Reiniger geleitet, wo Verunreinigungen und Wasser entfernt werden. Nach der Reinigung gelangt das Öl zum Vakuumtrockner und wird schließlich über einen Ölkühler zum Hauptlagertank gepumpt.

Der PASB-Reiniger ist eine Feststoffe ausstoßende Scheibenzentrifuge. Der Antrieb der rotierenden Trommel erfolgt durch den Elektromotor über den Flachriemen oder die Zahnradschnecke. Bei geschlossenem Zulauf wird durch die Zugabe von Verdrängungswasser Öl aus der Trommel verdrängt und Abflusswasser wird hinzugefügt, um die hydraulische Schließkraft aufzuheben und den verschiebbaren Trommelboden abzusenken. Nach dem Entleerungszyklus wird in der Schüssel eine neue Wassersperre hergestellt und die Trennung fortgesetzt. Über eine externe Pumpe wird dem Ölreiniger Öl zugeführt. Der Wasserschieber und das komplette hydraulische System zur Steuerung des Schlammaustrags befinden sich im Inneren der Trommel. Es besteht keine Möglichkeit einer Kontamination durch externe Quellen.

Die Abscheiderschale ist für den teilweisen Austrag des abgeschiedenen Schlamms ausgelegt, was zu einem minimalen Ölverlust führt. Das Antriebssystem besteht aus einem Riemenantrieb oder einer Schnecke und einem Schneckenrad.
Das Zuführsystem erfolgt über ein externes Pumpensystem. Es ist kein Betriebswassertank erforderlich, da der Reiniger Wasser unter hohem Druck benötigt. Dies wird durch eine externe Wasserpumpe erreicht, die nur während des Entladezyklus arbeitet. Die Entladung muss in regelmäßigen Abständen von 15 bis 20 Minuten erfolgen und jeder Entladezyklus dauert mehrere Sekunden. Das Entladesystem ist vollautomatisch und verfügt über ein manuelles Übersteuerungssystem.
